OpenBox-S4（教学版）
(2025年在售)
OpenBox-S4（教学版）
OpenBox-S4（教学版）是一款轻量级可编程网络教学平台产品，设备采用Xilinx公司Zynq-7020
SOC芯片，集成双核Cortex-A9 处理器，1GB
DDR3内存；外部提供4路千兆以太网数据接口及一路MGMT千兆管理以太网接口；可独立运行Linux操作系统，支持FAST开源架构定义的全部软硬件API，能够支持用户进行基于FAST架构的软硬件开发和实验研究。此设备还支持国防科技大学主导的OPENTSN开源项目。
设备尺寸（L*W*H）: 180mm*132mm*35mm
FPGA芯片为Xilinx ZYNQ-7020系列xc7z020clg484-2；
集成双核Cortex-A9处理器定制Linux操作系统；
存储为1GB 32bit DDR3 SDRAM和32MB NAND Flash来支持系统运行；
接口支持5个千兆RJ45接口，其中4个数据接口，1个GMII管理接口；
1个micro USB端口，1个micro SD卡槽，1个JTAG接口。
OpenBox-S4（TSN版）
(2025年在售)
OpenBox-S4（TSN版）
OpenBox-S4（TSN版）是一款轻量级可编程网络教学平台产品，设备采用Xilinx公司Zynq-7000
SOC芯片，集成双核Cortex-A9 处理器，1GB
DDR3内存；外部提供4路千兆以太网数据接口及一路MGMT千兆管理以太网接口；可独立运行Linux操作系统，支持FAST开源架构定义的全部软硬件API，能够支持用户进行基于FAST架构的软硬件开发和实验研究。此设备还支持国防科技大学主导的OPENTSN开源项目。
设备尺寸（L*W*H）: 180mm*132mm*35mm
FPGA芯片为Xilinx ZYNQ-7020系列xc7z020clg484-2；
集成双核Cortex-A9处理器定制Linux操作系统；
支持同时运行Linux和xenomai操作系统和两个操作系统通信服务
存储为1GB 32bit DDR3 SDRAM和32MB NAND Flash来支持系统运行；
接口支持5个千兆RJ45接口，其中4个数据接口，1个GMII管理接口；
支持实时系统网络驱动和TSN数据收发功能
实时系统支持与TSN网卡时钟同步与校正功能
1个micro USB端口，1个micro SD卡槽，1个JTAG接口。
产品出厂即同时安装了普通Linux操作系统与实时操作系统。二者分属于不同时系统域，且为同时运行，其中实时操作系统具有高优先级。该系统既可在普通域内提
供常用Linux通信服务，又可以在实时域内容提供实时业务通信与处理能力；
OpenBox-LAB
OpenBox-LAB是一款综合可编程网络教学平台产品，其一体化的网络实验综合环境包括一台软硬件全可编程网络实验平台、两个测试终端和一个综合管理网络系统，支持用户有线与无线接入，支持多用户接入。其中可编程网络采用Xilinx公司Zynq-7000SOC芯片，集成双核Cortex-A9处理器，512MBDDR3内存；外部提供4路千兆以太网数据接口及1路MGMT千兆管理以太网接口；可独立运行Linux操作系统，支持FAST开源架构定义的软硬件数据接口，能够支持用户进行基于FAST架构的软硬件开发和实验研究。测试终端提供两个轻量级SoC小型主机系统，支持有线与无线连接，其中有线网络用于与可编程网络连接，无线网络用于与管理网络连接。管理网络支持将有线与无线网络互联互通，支持将两个测试终端和可编程网络的管理接口互联，支持用户通过有线或无线接入管理网络，实现对可编程网络和测试终端的管理控制。平台支持FAST开源架构定义的全部软硬件API，能够支持用户进行基于FAST架构的软硬件开发和实验研究。支持软件、硬件和软硬件协同的二次编程与开发。
设备尺寸(L*W*H)：230mm*140mm*66mm
FPGA芯片为XilinxZYNQ-7000系列xc7z020clg484
集成双核Cortex-A9处理器定制Linux操作系统；
存储为512MDDR3SDRAM
接口支持5个千兆RJ45接口，其中4个数据接口，1个管理接口
1个microUSB接口（串口），1个JTAG接口（FPGA信号调试）
1个TF卡槽，TF卡容量可支持32GB与64GB
测试终端SOC芯片：BroadcomBCM2711，CPU：64-位1.5GHz四核(28nn工艺)，内存2GB
测试终端有线1个千兆以太网，无线：802.11ac(2.4/5GHz)
测试终端2个USB3.0/2xUSB2.0，支持USB转网络接口配置功能
管理网络支持2端口百兆接入，可使用其中1端口连接可编程网络管理接口
管理网络支持有线与无线接入，支持有线与无线网络互联互通

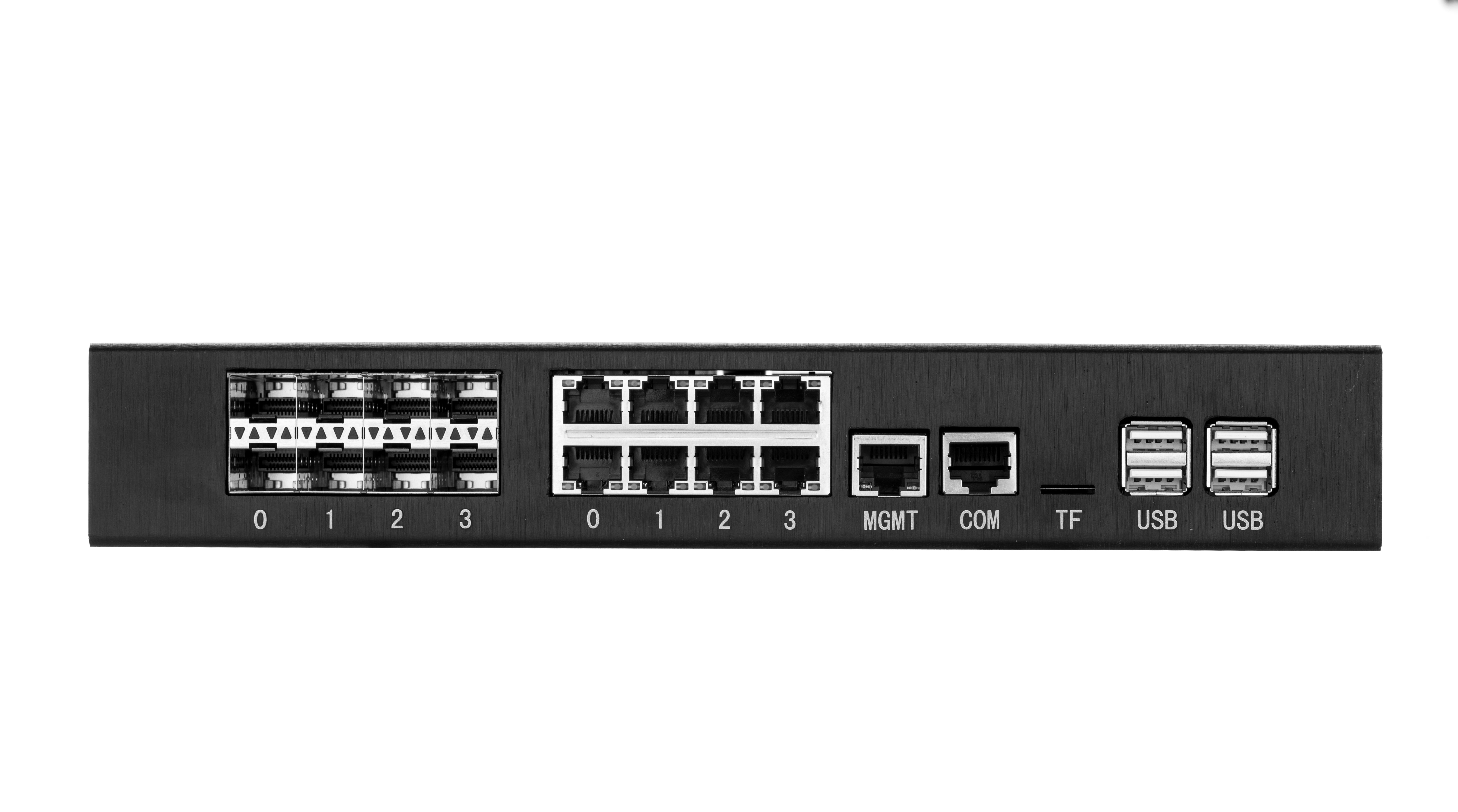

OpenBox-S88
OpenBox-S88是一款多功能可编程网络教学平台产品，是OpenBox-S4的增强型产品。设备采用Xilinx公司Zynq-7000SOC芯片，集成双核Cortex-A9处理器，512MBDDR3内存；外部提供8路千兆以太网和8路万兆以太网数据接口及1路MGMT千兆管理以太网接口；可独立运行Linux操作系统，支持FAST开源架构定义的全部软硬件API，能够支持用户进行基于FAST架构的软硬件开发和实验研究。支持软件、硬件和软硬件协同的二次编程与开发。
设备尺寸(L*W*H)：275mm*235mm*45mm；
Xilinx ZYNQ-7000系列FPGA具体型号为XC7Z100；
FPGA逻辑资源包含444K Logic Cells、106K Flip-Flops、53K Look-up Tables和26.5Mb Block RAM；
操作系统运行在Xilinx FPGA上，集成双核Cortex-A9处理器定制Linux操作系统；
FPGA向前面板提供8个千兆以太网口，8个10G SFP+接口；
提供1路rj45串口，4路USB接口、1路GMIIRJ45接口、1路JTAG接口、1路micro SD卡接口；
提供1Gb DDR3 SDRAM存储；
电源输入：12V DC。
OpenBox-Wireless
(2025年在售)
多功能无线网络与物联网实验箱
多功能无线网络与物联网实验箱是一款功能全面的无线网络实验设备，试验箱可支持基于Wifi/ZigBee/蓝牙/蜂窝通信/RFID/NFC等类型的无线网络技术实验，操作便捷、内容丰富、适配国内大部分高校的无线实验教材《无线网络技术教程》，同时提供配套的实验视频，方便操作和使用。
设备尺寸(L*W*H)：515mm*370mm*168mm；
包含：CC2530节点模块、Arduino MEGA 2560单片机模块、树莓派3B；
SIM800C模块、RFID读卡器模块、NFC读卡器模块、数字血压检测模块；
无线路由器、蓝牙4.0模块、USB转串口模块；
光敏传感器模块、温湿度传感器模块、人体红外传感器模块；
OpenBox-M4
OpenBox-M4
是一款轻量级基础网络教学平台产品，网络实验案例面向大学本科与高职院校学生，既可作为计算机领域专业人才的入门级教程，也可作为非专业学生的科普教程。设备采用 ARM 架构的 CPU
核心+多网口适配器方式，外部提供 4路百兆以太网数据接口及 1 路 MGMT 千兆管理以太网和 1 路无线接入接口；可独立运行 Linux
操作系统，可联网更新系统与安装工具。基础网络教学实验案例主要面向计算机网络基础教学与应用，涵盖计算机网络基础知识、网络命令、网络协议、网络服务、网络扫描与攻击、入侵检测与防御、网络多媒体、家庭组网和无线网络等。
设备尺寸(L*W*H)：145mm*91mm*28mm；
设备核心芯片为 ARM64 位 CPU，1GB 内存；
16GB 存储系统，安装 linux 系统；
接口支持 4 个百兆 RJ45 接口，1 个管理千兆接口，1 个无线接入接口；
对外提供 4 个 USB 接口，其中一个用于连接百兆网络；
支持低功耗蓝牙，支持蓝牙设备连接；
支持常用网络命令与工具，如 ping、arp、route、netstat、tcpdump、iwconfig等；
支持常用网络服务与系统，如 WEB、FTP、SMB、DHCP、VPN，EMAIL、SNMP 等；
支持常见网络协议构造与分析，如 ARP、ICMP、TCP、UDP、DNS、HTTP等协议构造与分析，以及 WireShark 协议分析工具使用；
支持常见协议扫描、协议攻击和相关工具实用实验，如 ARP 欺骗、X-Scan扫描和 Nmap 端口扫描等；
支持基础网络组网测试验证，如光猫配置、家庭组网、公司组网、Linux 系统基本网桥组网与路由组网；
支持 SDN 网络与技术，如 SDN 二、三层网络实验、安全策略与 DDoS 攻击与防护实验；
支持无线组网与 MESH 实验，如基于 BATMAN－ADV 的二、三层组网与路由实验；
