OpenBox-S4（TSN版）

OpenBox-S4（TSN版）是湖南新实于2018年研制的可编程网路教学平台产品，经过多年不断的教学积累，目前OpenBox-S4（TSN版）产品已经更新到第3代。 OpenBox-S4（TSN版）采用Zynq-7020 SOC芯片，内嵌双核 Cortex-A9 处理器与FPGA芯片；提供4路千兆以太网数据接口及一路千兆管理以太网接口；可独立运行操作系统，支持FAST架构，能够支持用户进行FAST架构的软硬件开发。

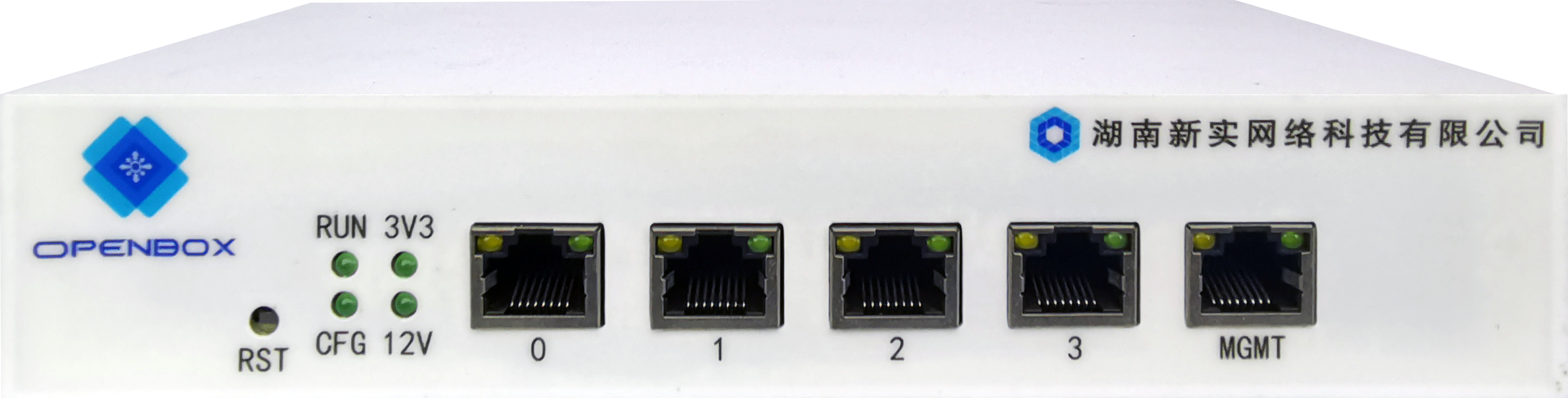

产品正面

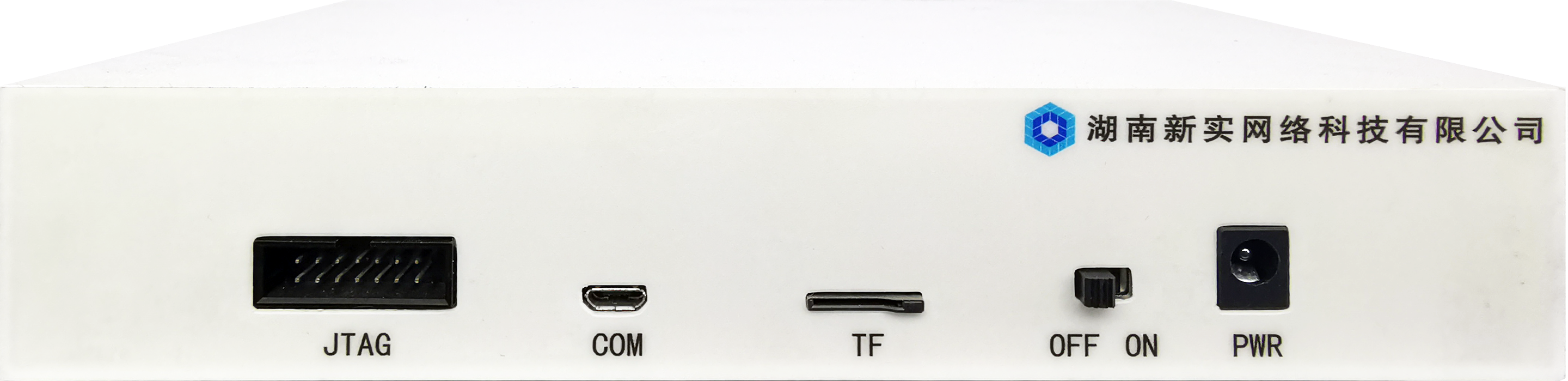

产品背面

产品规格产品特性

产品型号	OpenBox-S4（TSN版）
外形尺寸（LWH）	180mm132mm35mm
FPGA类型	Xilinx ZYNQ-7020系列
FPGA型号	XC7Z020CLG484-2
FPGA外挂内存	512MB
处理器	双核Cortex-A9处理器 CPU主频667MHz CPU内存容量512MB
操作系统	ubuntu 16.04 armhf版+ xenomai实时微内核
Flash	32 MB QSPI Flash
端口	4个10/100/1000数据以太网口
	1个10/100/1000管理以太网口
	1个micro USB端口
	1个micro SD卡槽
	1个JTAG端口
存储空间	16G
电源输入	12V DC/2A
功耗	最大功耗不超过15W
散热方式	风冷散热
工作温度	设备可在0℃至60℃温度下正常使用
工作湿度	设备可在5至80%湿度下正常使用
包装清单	设备1、电源线1、串口线1、FPGA下载线1

1) 基于Zynq Soc 的开源平台：

采用Zynq Soc芯片，内部封装了双核Arm CPU以及Xilinx FPGA，双方通过AXI总线互联，由于内部的高集成度以及较高的总线带宽， CPU能够将部分计算任务分配给FPGA，结合FPGA的高速并行计算能力，能够为用户需求提供足够灵活的报文处理能力。

2) 实现基本的数据平面交换功能：

FAST开源项目具有一个可扩展的框架。湖南新实基于FAST开源项目框架首先实现了一些基本的网络交换功能，例如L2 交换， L3 路由和openflow 交换等。这样用户可以关注和使用开源项目代码搭建自己的网络环境。

3) 支持软件定义时间敏感网络SD-TSN：

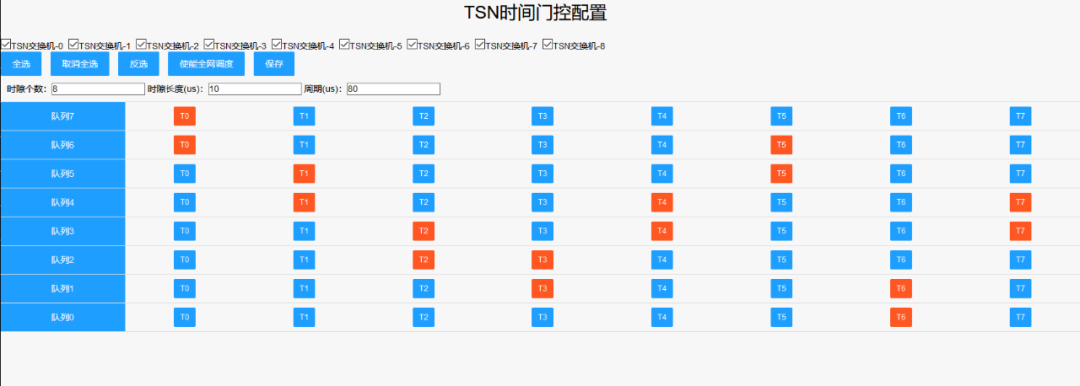

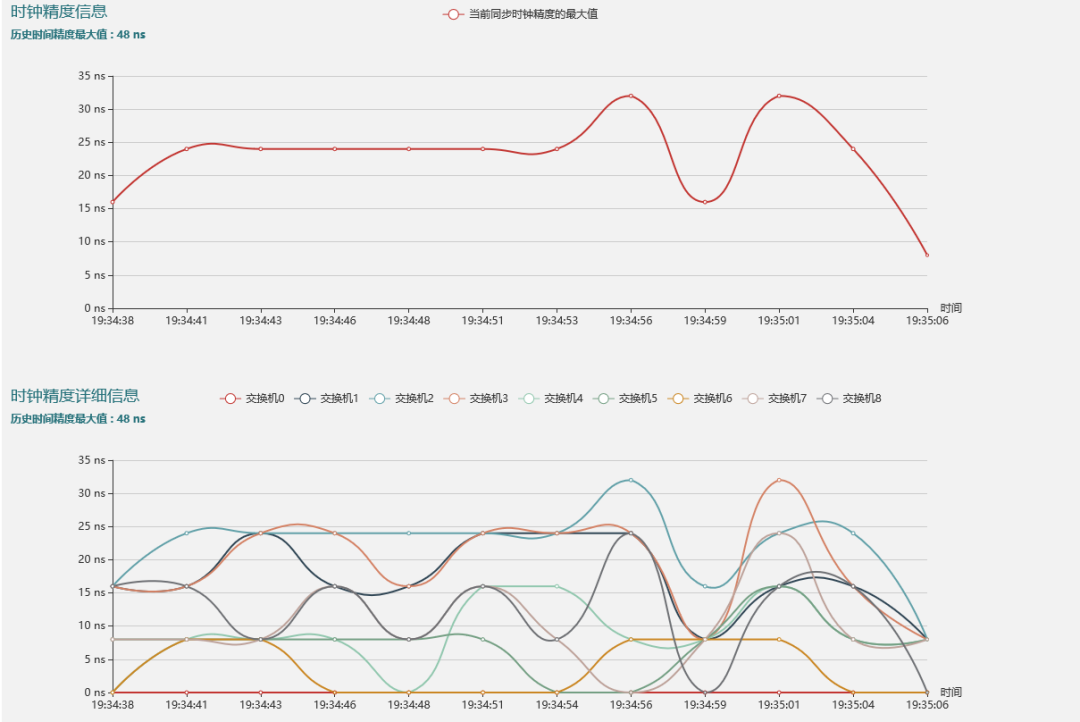

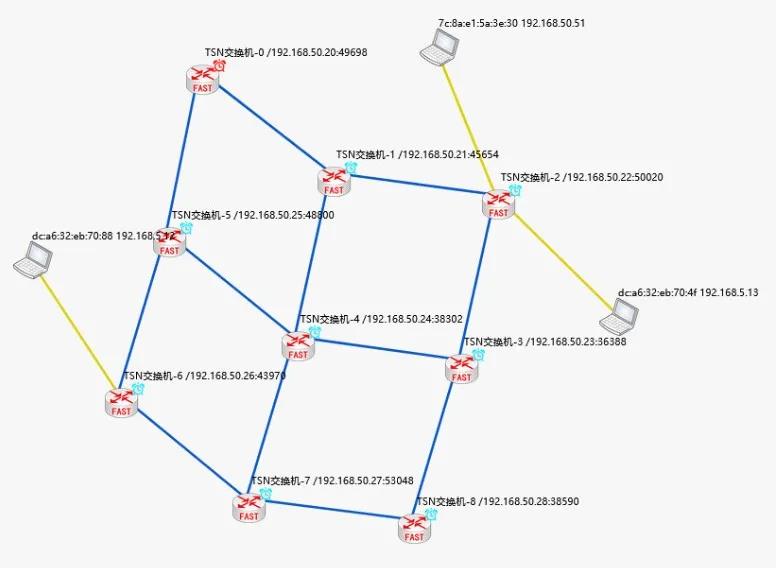

SD-TSN 网络既具备软件定义网络的组网灵活性、协议无关转发的高适应性、转发控制分离的高效性与可控性，同时又具有低延时、低抖动的时间敏感特性。通过软件流表与队列映射的灵活定义，极大放宽了全网流规划调度的难度，增强了TSN网络的适用范围和行业兼容性。 OpenBox-S4设备支持部署成TSN交换机节点和实时TSN端网卡节点两种设备角色。OpenBox-S4设备支持TSN系统与硬件时钟同步/校正、Qbv周期调度API接口、CB功能流管理API接口、QCI队列管理API接口等功能。

4) 支持用户基于开源平台实现自己的创新工作：

用户可以在开源平台基础上实现自己的创新工作，而不用重新设计一个完整的数据平面。例如用户可以在硬件中增加定制模块来支持新的协议处理，或是在硬件逻辑中中设置一个“钩子”，将指定流量定向到CPU，通过编写软件代码实对特定流量施加特定处理。
