为此，湖南新实网络科技有限公司基于FPGA内部的查找表逻辑和RAM资源，设计实现了具有TCAM功能的IP核——XS-TCAM-104x320。

一、XS-TCAM-104x320的基本指标

目前实现的指标：

• 1． 编译速率：125Mhz
• 2． 规则条数：320条
• 3． LUT资源：16799
• 4． RAM(M10K)资源：368
• 5． 查询周期：首次单条规则查询12周期出结果，后续连续查询则1个时钟周期出结果。

二、XS-TCAM-104x320的实现原理

XS-TCAM-104x320 IP，优势如下：

• 1． 支持匹配域关键字的按需扩展；
• 2． 支持规则条目的按需扩展；
• 3． 支持硬件进行规则更新；
• 4． 采用流水化并行的处理方式可实现高速查找匹配；
• 5． 支持规则查找/更新按掩码匹配；
• 6． 支持按优先级查找匹配。

2.2 设计思想

    XS-TCAM-104x320 IP使用二维数组的存储方式，并行的进行规则更新及查找匹配，并采用流水化的方式实现多条规则匹配查找，从而实现高效快速的分类查找的目的。另外，此算法支持灵活的匹配域及流表表项的扩展能力，可满足将来匹配域扩展及流表表项扩展的需求。
    XS-TCAM-104x320 IP是基于FPGA每个内嵌RAM块可配置成512*20的双端口RAM进行的实现， 图1为XS-TCAM-104x320 IP基本处理结构图，由于RAM块为512*20因此切分的匹配域关键字（Key）为9位，查找逻辑以9位Key为查找地址对表项进行访问，得到20位的规则索引标识位，优先级选择器则根据优先级输出最高优先级的规则索引。此算法将索引0位的规则定义为最高优先级的索引位。

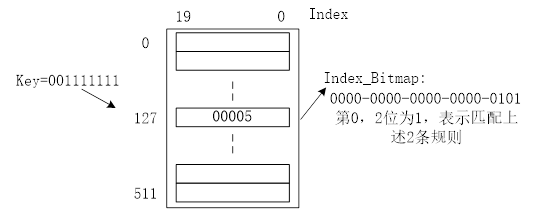

    参照图2，图2为流表匹配域的存储结构图，其为512*20的RAM存储块，在此可视为512*20的二维数组，其中行地址512个，为匹配域关键字（Key）字段；列地址为20个，为规则索引字段(Index)。图2将9位的Key作为地址查找RAM（Key=00111_1111），查找出的结果为此关键字段命中的20条规则的索引标识位（Index_Bitmap）为0_0005，其中第0，2，位为1，表示该key匹配了上述2条规则。由于0为高优先级位，因此0号索引被输出。

2.3 规则长度扩展

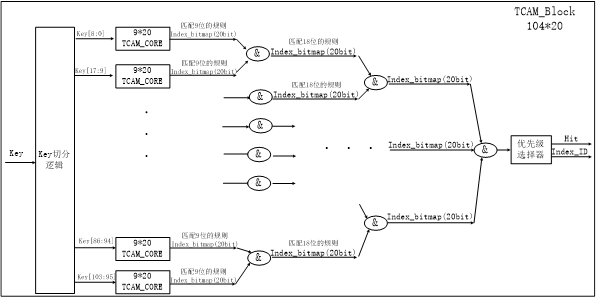

    对于104位的五元组信息，需12个9*20TCAM_CORE即可实现，输出的bitmap进行比特与即可得到匹配的bitmap，如图3所示；     最后，通过优先级选择器选择优先级比较高的索引输出。

2.4 规则数目扩展

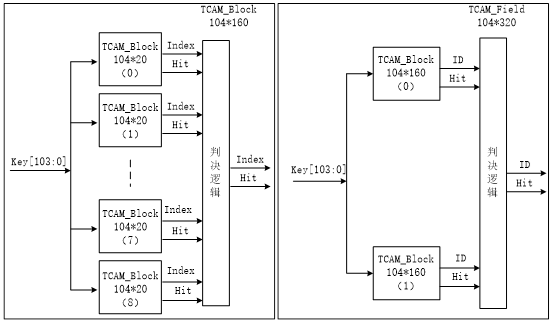

    通过扩展TCAM_Block模块可以实现规则数目的扩展，如图4所示，通过将不同的规则对应到不同TCAM_Block模块的Bitmap中，则可以并行的扩展规则的数目。通过此方式在资源允许的情况下可以无限制的扩展。     目前基于Altera A5 FPGA 的FAST架构只实现的320条规则，若用户需要更多表项即可按需扩展。
