XS-TCAM-104x320：基于FPGA的TCAM开源实现（二）
发布时间： 2018-03-15

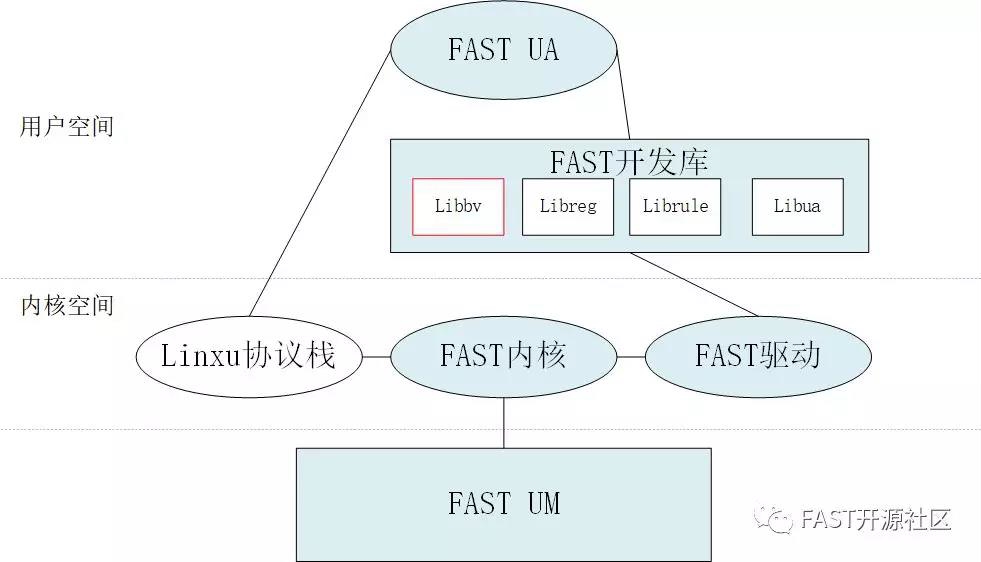

在之前的公众号文章中我们为大家介绍了湖南新实设计的新IP核：XS-TCAM-104x320的硬件设计及其具体实现，本篇文章则针对XS-TCAM-104x320 IP核的软件部分API的使用进行说明，如图1所示，软件的实现是通过在FAST 软件库中添加Libbv库来实现流表数据的各类操作（图内标红部分）。本期文章将着重为大家介绍Libbv库的相关接口以及使用方法。
图1 FAST实现结构图
一、软件代码说明

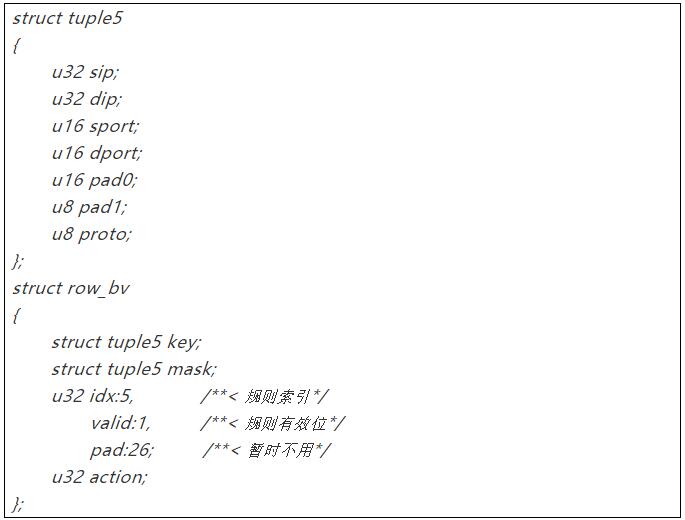

当前的XS-TCAM-104x320 IP 核共支持320条表项，每条表项基于五元组（源、目的IP地址，协议号，源、目的端口号）进行匹配，因此其软件部分声明的数据结构定义如下：

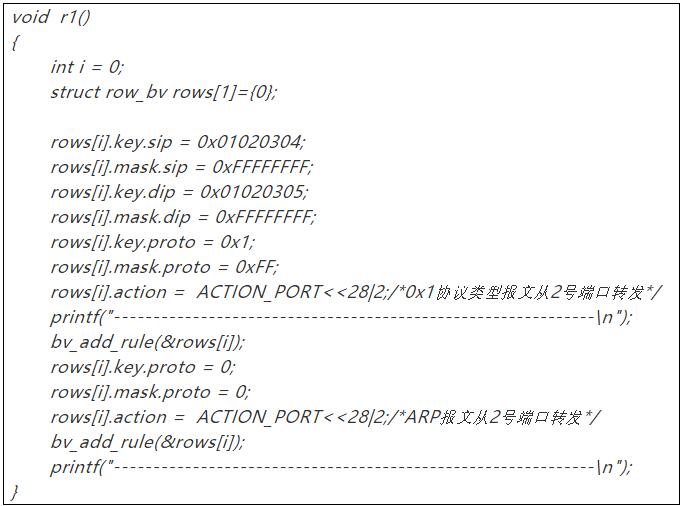

用户在调用数据结构时，需遵守FAST-0.2.0规范，即key值与mask值需一一对应，以下是填充上述数据结构的示例代码：
在示例代码中，proto字段为0，代表匹配ARP类型的报文，所以上述示例代码的执行结果是：添加了两条流表，一条支持ICMP报文转发到2号端口，一条支持ARP报文转发到2号端口。
在填充完流表之后，用户可通过调用为XS-TCAM-104x320定制的API接口将流表下发到硬件中，API接口如下所示：
用户可在任何UA应用中调用上述接口，实现对XS-TCAM-104x320流表的操作。
二、示例代码运行结果
在该示例代码中，用户可以通过参数控制4条流表的写入位置用来测试当前流表项位于不同的地址时，硬件查表逻辑是否能正常执行。用户可在r1()和r2()两个函数中自行定义4条规则的内容，然后在运行示例代码时使用参数控制流表写入的位置，运行示例代码的命令如下所示：
其中参数“1”是指第一条流表将写入idx为1的地址，参数“3”是指将第二条流表写入idx为3的地址。请注意，两条规则的地址相差必须大于2，否则会前后相互覆盖，造成未知的错误。最后一个参数“64”是指在idx0-idx63之间（除了用户指定的流表位置）写满随机内容的流表，用于测试整个流表空间的查表能力。
在流表写入之后，用户根据流表将IP地址为1.2.3.4和1.2.3.5的主机分别接入1、2号端口，即可相互正常通信，如图2所示：
图2 客户端ping命令执行截图
三、源码的下载
支持XS-TCAM-104x320的新版本FAST软件开发环境现已上传至FAST社区官方网站，用户可切换至“代码”选项卡，点击“FAST UA”选项，然后点击图3按钮即可下载新版本的软件开发环境：
图3 软件下载网页
用户下载后可在linux中输入命令解压文件：
解压完成之后，输入如下命令进行配置和编译：
上述命令执行完成后，用户可在fast-0.2.0/tools/bv目录下找到上述的示例源码。
如对XS-TCAM-104x320 IP在软硬件代码下载或测试过程中有遇到任何问题，可以通过微信直接与我们联系，我们会尽快给与回复。
