2018年8月18日，第五届全国高校软件定义网络应用创新开发大赛决赛在北京邮电大学拉开了序幕。经过2天的激烈角逐，来自国防科技大学的“天魁”代表队凭借其出色的表现，获得了大赛的一等奖和最佳创意奖。

     国防科大代表队参赛方案中的所有SDN设备节点选用了湖南新实最新自研生产的FAST架构设备——OpenBox-S4，该设备小巧灵活、易于携带，功能全面、易于开发，非常适合学生平时组网实验和参加各种网络比赛使用，下图为使用OpenBox-S4搭建的参赛项目模拟场景：

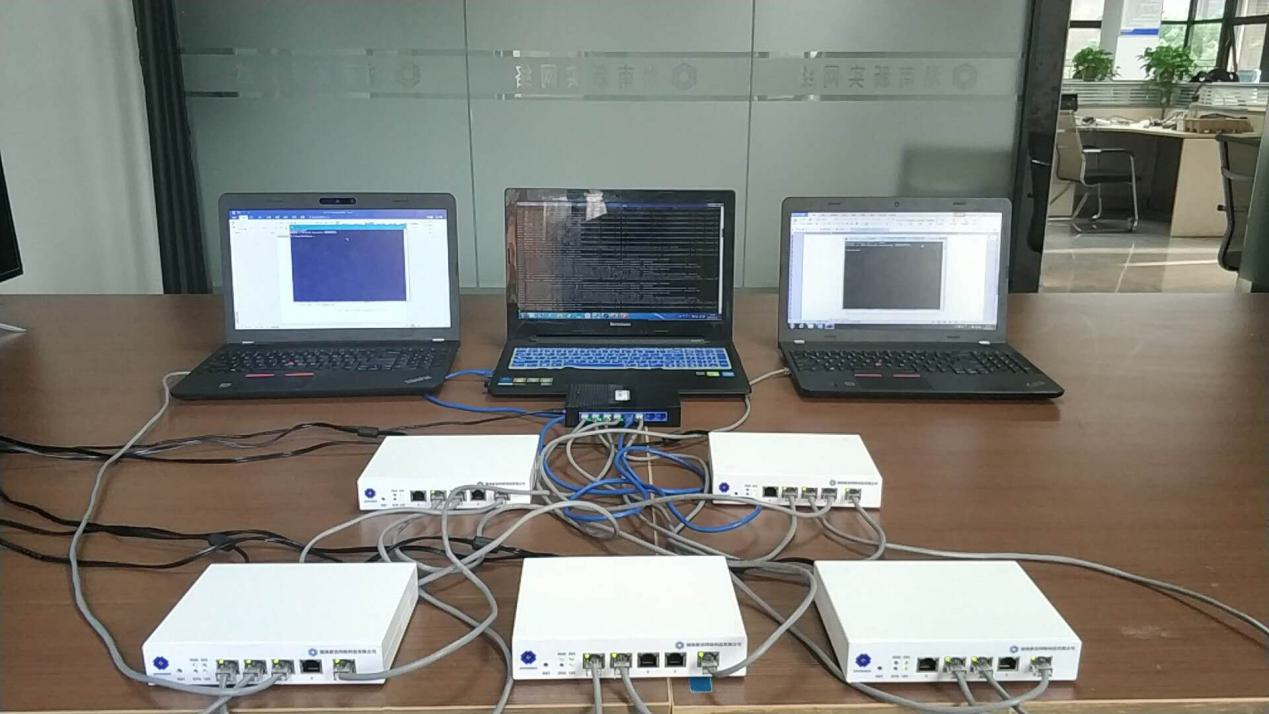

参赛项目模拟场景

       国防科大代表队用于参赛的项目名为《基于SDN的SRv6转发模型及其应用》，该应用将SDN与IPv6环境下的SR（段路由）技术结合起来，使用SDN控制器获取全局拓扑信息，从而规划节点间的最优路径；在OpenBox-S4设备上运行使用FAST架构开发SR_UA应用，用于接收来自控制器的表项以及查表转发经过OpenBox-S4设备的报文，以下是实验环境的拓扑以及描述：

       在该实验环境中，共设有5台OpenBox设备（S1、S2、…、S5）分布在局域网，相互直连并且支持SRv6，两台端主机PC1和PC2，一台SRv6控制器。PC1负责展示数据流流经的具体路径的实验效果。

       首先，通过SDN控制器获取全局的拓扑信息以及整体的路径信息。然后，将流表下发至第一台路由设备S1上，由S1对PC1中两种不同应用发出的两种流进行转发路径的封装。接着，其中一台OpenBox设备出现故障，从而导致链路断路。此时，基于SDN的SRv6转发模型将实现为不同的应用选择不同的路径，从而绕过故障并最终到达PC2。

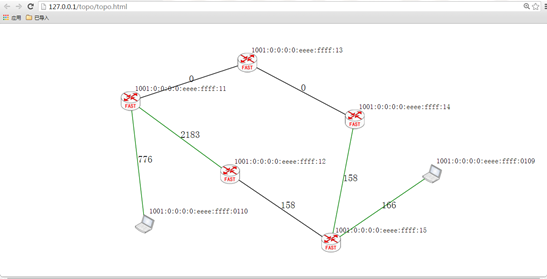

网络链路未发生故障时，所有网络流均经过绿色路径转发

网络故障后，绿色链路被切断，网络服务中断

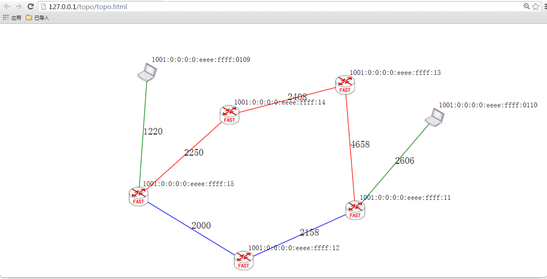

SDN控制器避开故障链路，并根据不同的服务需求规划不同的转发路径（红色、蓝色）
